Глубиномеры микрометрические ГМ

Микрометрические глубиномеры ГМ

На высокоточном производстве, где важны доли миллиметров, для измерений глухих пазов, отверстий, канавок и уступов применяются глубиномеры микрометрические ГМ. На сайте завода ЧИЗ представлена модельная линейка высокоточных средств измерений этого типа, которые полностью соответствуют установленным требованиям

Назначение и области применения микрометрических глубиномеров

Глубиномеры используются для определения глубины отверстий, шпоночных пазов, высоты уступов, других элементов сложных деталей, доступ к которым затруднен, а обычные средства измерений не обеспечивают требуемой точности. Также глубиномеры ГМ применяются, если, например, нужно измерить расстояние от плоскости основания до дна глухого отверстия или внутренней стенки.

Глубиномеры микрометрические ГМ используются в следующих отраслях хозяйства:

• машиностроении и металлообработке — для контроля сложных в изготовлении изделий;
• станкостроении — при проверке точности изготовления направляющих и посадочных мест;
• ремонтных работах — при оценке износа деталей для восстановления нормированных значений;
• лабораториях и ОТК — при контроле качества выпускаемой продукции.

Принцип работы и конструктивные особенности

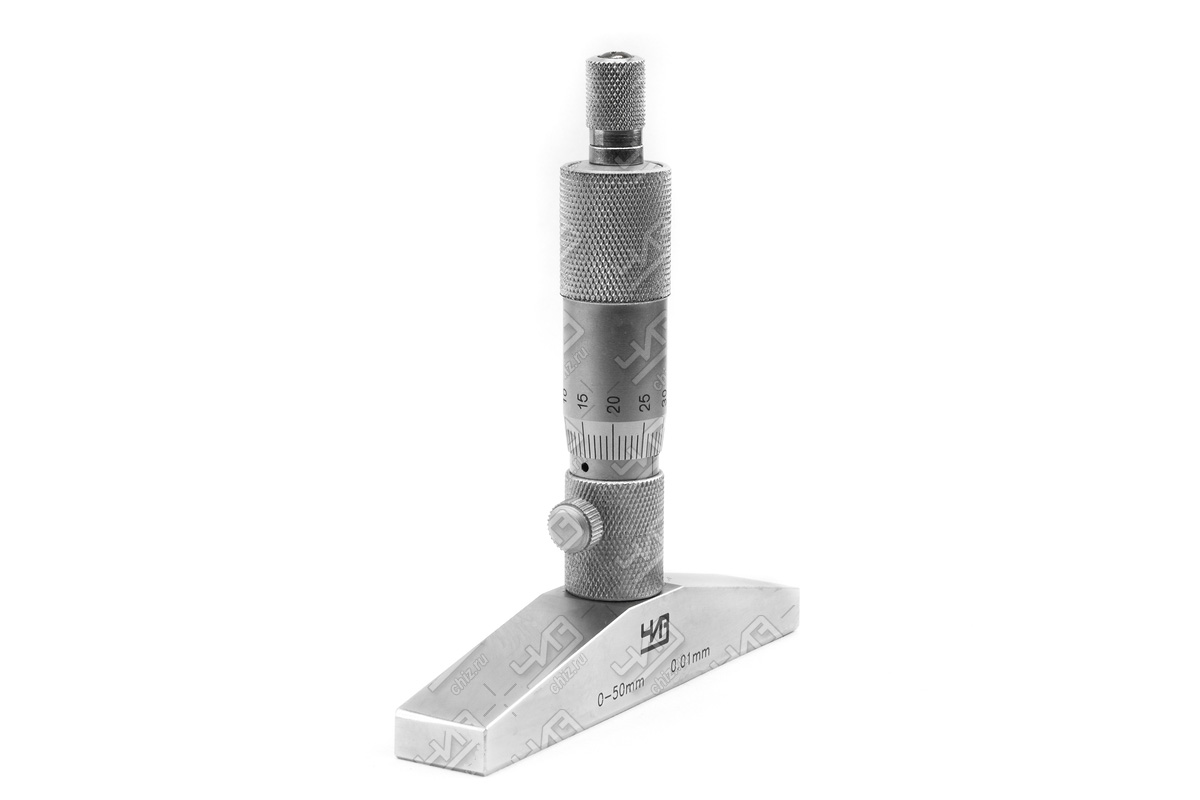

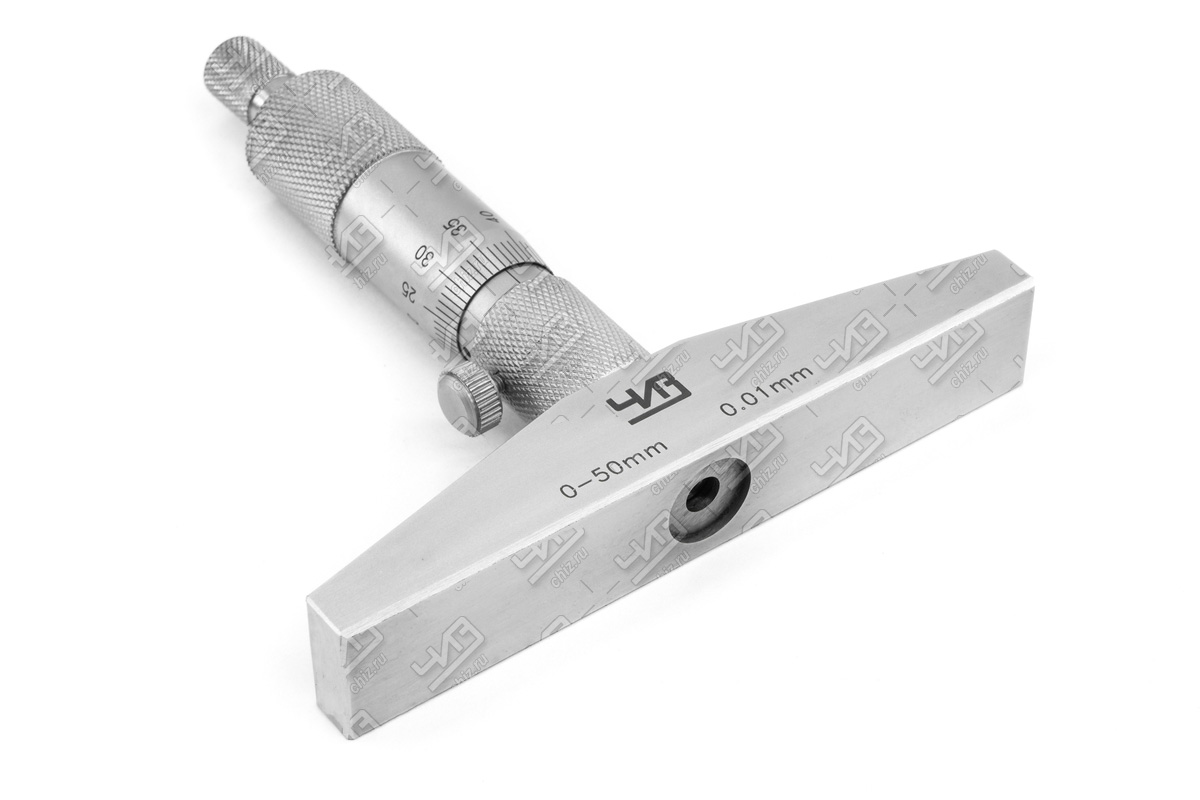

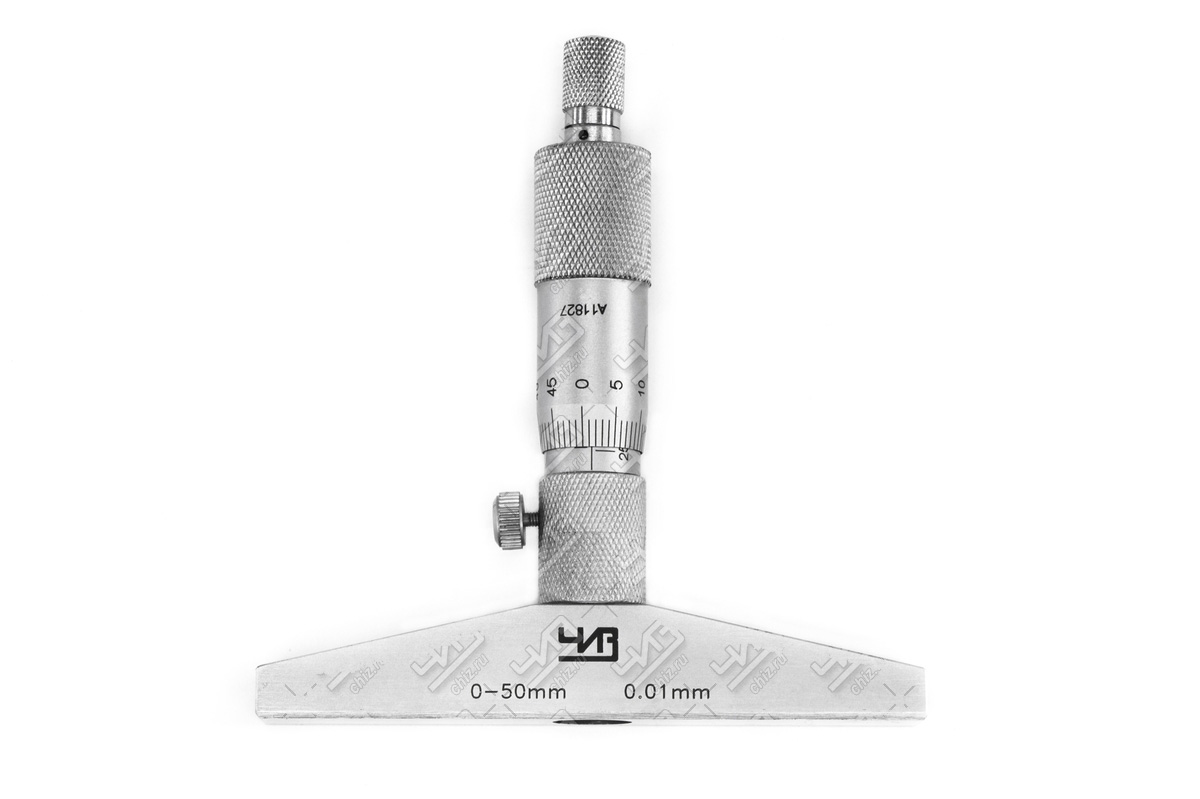

Принцип действия глубиномера ГМ основан на классической ньютоновской механике. Вращение барабана преобразуется в поступательное перемещение микрометрического винта, который продвигает стержень вплоть до контакта с измеряемой поверхностью. Конструктивно глубиномер состоит из следующих частей:

• основания, которое представляет собой плиту для установки на деталь или изделие;
• микрометрической головки — главного устройства отсчета, которое оснащено шкалой с ценой деления 0,01 мм;
• сменных измерительных стержней с твердосплавной поверхностью, которые включаются в комплект поставки и дают возможность расширить диапазон измерений. Количество и длина стержней зависят от конкретной модели;
• установочных мер, которые нужны для настройки глубиномера или калибровки.

Преимущества глубиномеров ГМ ЧИЗ

Челябинский инструментальный завод предлагает высококачественное оборудование данного типа, которое отличается следующими достоинствами:

Широкий модельный ряд

Микрометрические глубиномеры ГМ функционируют в диапазоне измерений от 0 до 300 мм в зависимости от выбранного типа глубиномера, что позволяет быстро подобрать средство измерений под конкретные рабочие задачи.

Высокая точность работы

Погрешность измерений регулируется ГОСТ 7470-92 и колеблется в пределах от 2 до 10 мкм в зависимости от класса точности глубиномера. Такие конструктивные особенности гарантируют стабильные показания, повторяемость и воспроизводимость результатов.

Надежность

Твердосплавные напайки на измерительных поверхностях устойчивы к износу даже при интенсивном использовании.

Удобство и простота применения

Фрикцион (трещотка) действует с постоянным усилием. Это исключает влияние человеческого фактора, позволяет быстро проводить многократные измерения, что важно в условиях серийного производства.

Все модели, представленные в каталоге, соответствуют техническим характеристикам, установленным в нормативной документации, что подтверждает возможность использования устройств при проведении ответственных измерений.Глубиномеры ГМ успешно сочетают в себе проверенную временем надежную механическую конструкцию, широкий измерительный диапазон и точность работы. Все это делает микрометрические глубиномеры оптимальным выбором для профессионалов. Чтобы приобрести глубиномеры ГМ от производителя, нужно авторизоваться на сайте и оставить свои контактные данные для обратного звонка менеджера. Специалист поможет оформить заказ, направит коммерческое предложение на почту или в мессенджер. Доставка осуществляется во все регионы России.
