Проверочная чугунная плита – это изделие с идеально плоской и чистой поверхностью, которая используется для контроля плоскости различных деталей и выполнения разметочных работ. Может использоваться в качестве основы (установочной поверхности), на которой собираются высокоточные изделия, устанавливаются другие измерительные приборы или проводятся различные проверки.

Особенности и виды измерительных плит из чугуна

Плита из чугуна может использоваться для проверки плоскостности методом «пятен» на краску. Это изделие имеет большой вес и надежно устанавливается на основе. Потому чаще других используется как опорная или установочная.

Выпускаются плиты двух основных видов:

  • Исполнение 1. При их изготовлении производится ручная шабровка измерительной поверхности;
  • Исполнение 2. Обработка поверхности производится с помощью механических приспособлений.

Для производства плит применяется чугун марки СЧ-18. Твердость рабочей части составляет от 170 до 229 НВ (определяется по методу Бринелля).

Представлены плиты следующих размеров:

  • 250 на 160 на 100 мм;
  • 250 на 250 мм;
  • 300 на 300 мм;
  • 400 на 400 мм;
  • 500 на 250 на 160 мм;

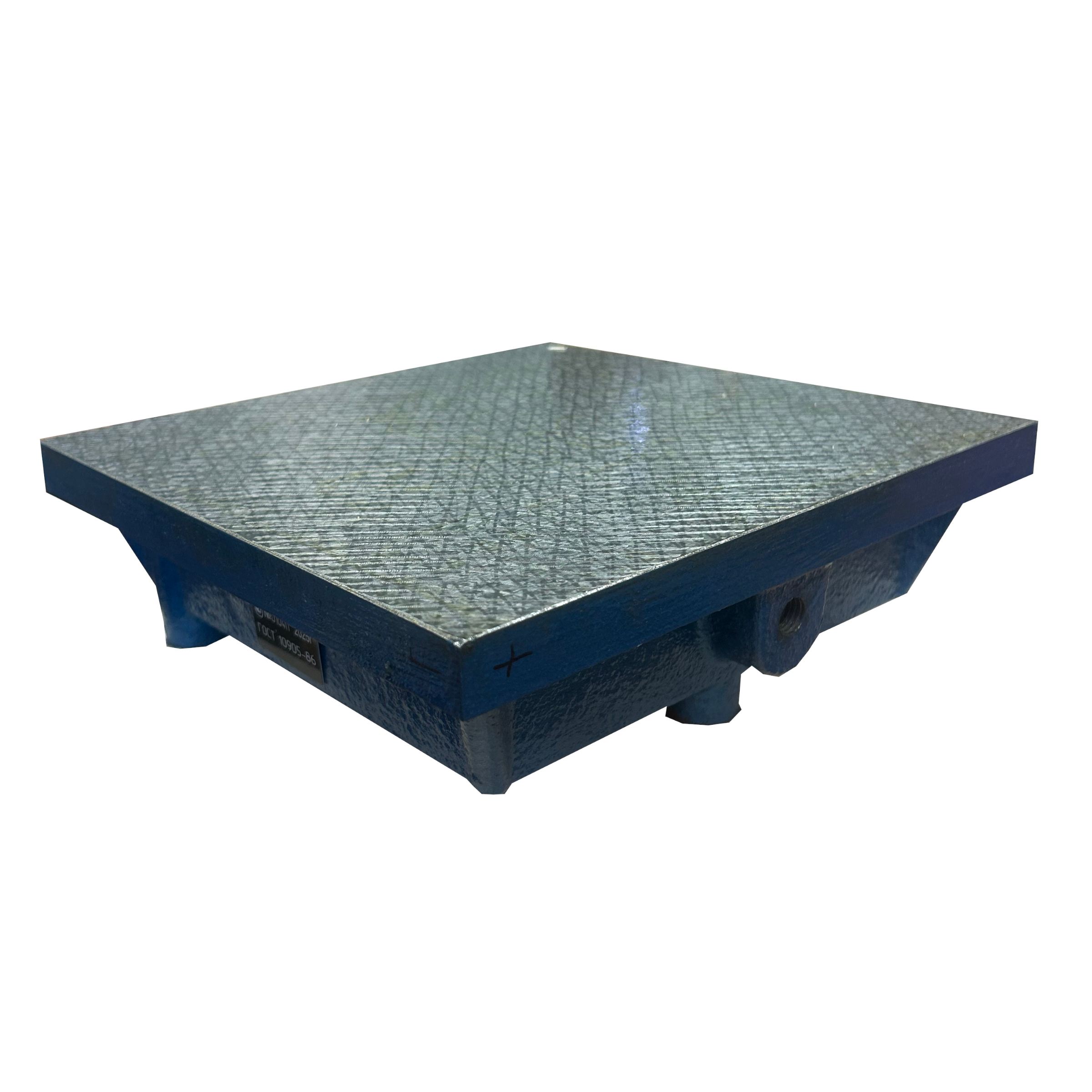

  • 630 на 400 мм;
  • 1000 на 630 мм;
  • 1600 на 1000 мм;

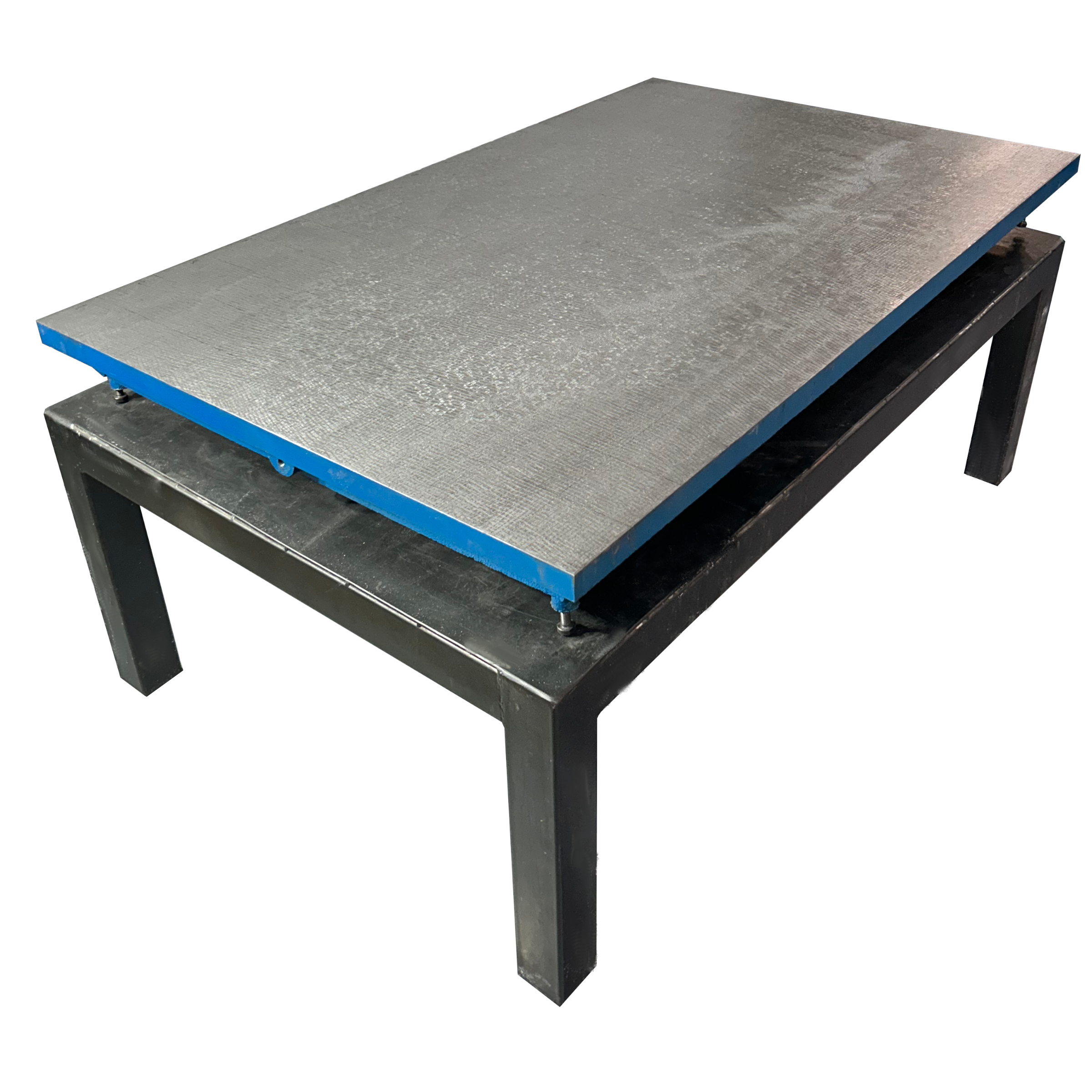

  • 2500 на 1600 мм.

Помимо стандартных плит, продаются также угловые чугунные проверочные изделия, у которых есть одна рабочая сторона, расположенная перпендикулярно основной. Они делятся на два вида по классу точности – 1 и 2.

Плиты из чугуна должны соответствовать требованиям ГОСТ 10905-86, которым установлены технические условия для проверочных и разметочных плит. При их изготовлении производится обязательная проверка, методика которой описана в Рекомендациях по контролю средств измерения МИ 2007-89.

Где заказать

Купить проверочные и притирочные плиты можно на Челябинском инструментальном заводе. Предприятие является производителем этих измерительных инструментов. Прямая покупка плит от производителя позволяет получить продукцию с гарантией качества и по минимальным ценам.

ЧИЗ гарантирует, что все изготовленные плиты полностью соответствуют требованиям действующих государственных стандартов. Они прошли проверку качества, о чем имеется соответствующая документация.

Для оформления заказа воспользуйтесь формой обратной связи в каталоге на сайте или позвоните нашим менеджерам. Они предоставят необходимые консультации, оформят покупку и обеспечат доставку товара в любой город России.
