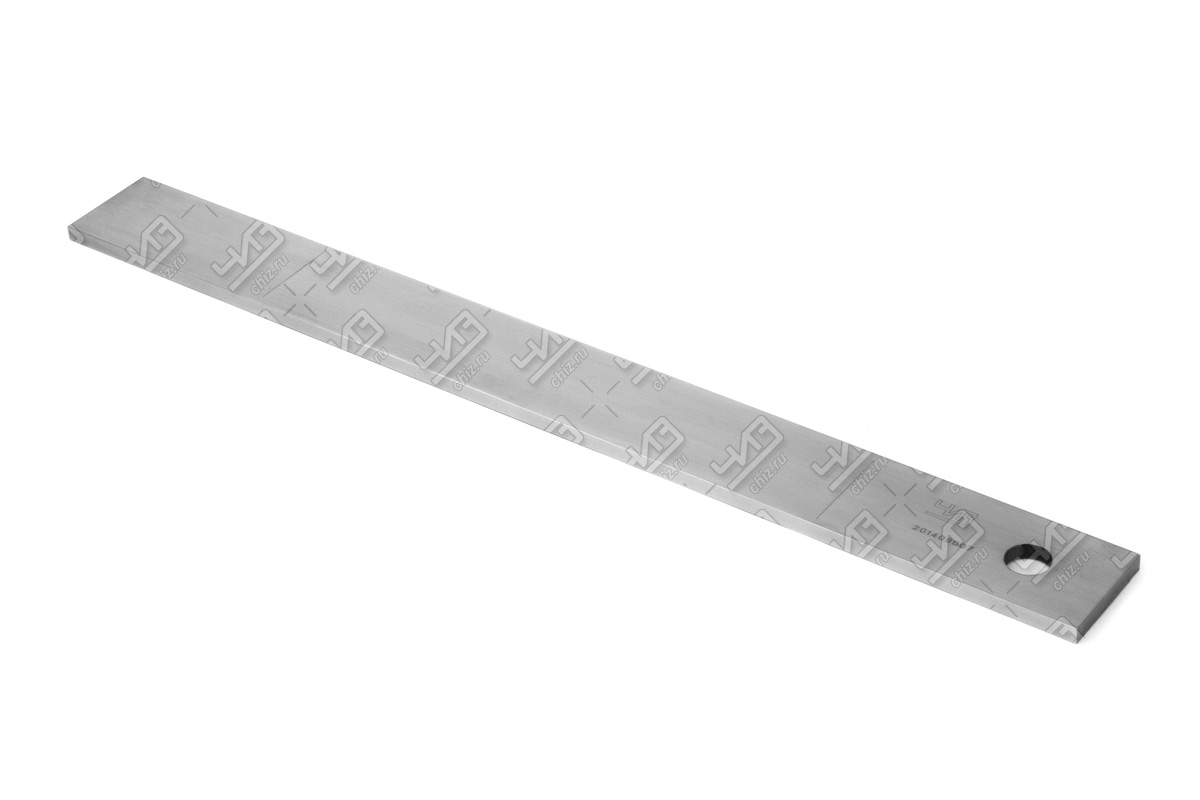

Проверочная линейка ШП – это измерительный инструмент, с помощью которого можно проверять плоскость и прямолинейность различных поверхностей. По форме поперечного сечения она имеет вид прямоугольника. Отличается от других типов проверочных линеек широкой рабочей поверхностью.

Основная сфера применения линейки – контроль правильности выполнения монтажных работ, контроль качества сборки машин и оборудования. Благодаря форме и размерам рабочих элементов может использоваться для проверки плоскости узких деталей.

Проверка производится методом «на просвет» или с помощью краски, наносимой на проверяемую поверхность. С помощью этого приспособления можно определить величину отклонения от ровной линии (горизонтали) с помощью щупов разного размера.

Для обеспечения нужной точности инструмент изготавливается из высокопрочной стали, которая не подвержена износу при контакте с проверяемыми поверхностями. В корпусе инструмента проделано отверстие для удобного хранения в подвешенном состоянии.

В продаже можно найти линейки двух видов:

  • Длиной 400 мм. Она имеет размер поперечного сечения 40 на 6 мм и весит 800 гр. Допускается отклонение от плоскости 6 мкм или 10 мкм (в зависимости от класса), отклонение от параллельности рабочих поверхностей 10 или 16 мкм, отклонение от перпендикуляра 40 мкм.
  • Длиной 630 мм. Поперечное сечение этой линейки равно 50 на 10 мм, вес 2,5 кг. Представлены инструменты 2 классов точности. Отклонение от плоскостности составляет 10 и 16 мкм соответственно, от параллельности 16 и 25 мкм, от перпендикулярности 40 мкм.

Купить линейки проверочные ШП можно на Челябинском инструментальном заводе. Производство измерительных инструментов на ЧИЗ организовано с учетом требований ГОСТ 8026-92. Для оформления заказа воспользуйтесь формой в каталоге или позвоните менеджерам компании. Они организуют доставку товара по любому указанному адресу.
