Угольники поверочные с широким основанием (УШ) ГОСТ 3749-77

Угольник проверочный УШ – это инструмент для проверки прямых углов с широким основанием. Короткая линейка угольника имеет большую толщину, чем длинная. Это позволяет удобно размещать его в вертикальном положении или передвигать по детали с зацепом за длинную часть. Может использоваться для контроля качества готовых изделий или деталей, а также для выполнения разметочных работ. Кроме того, с его помощью проверяется точность настройки станков.

В продаже представлены угольники двух видов:

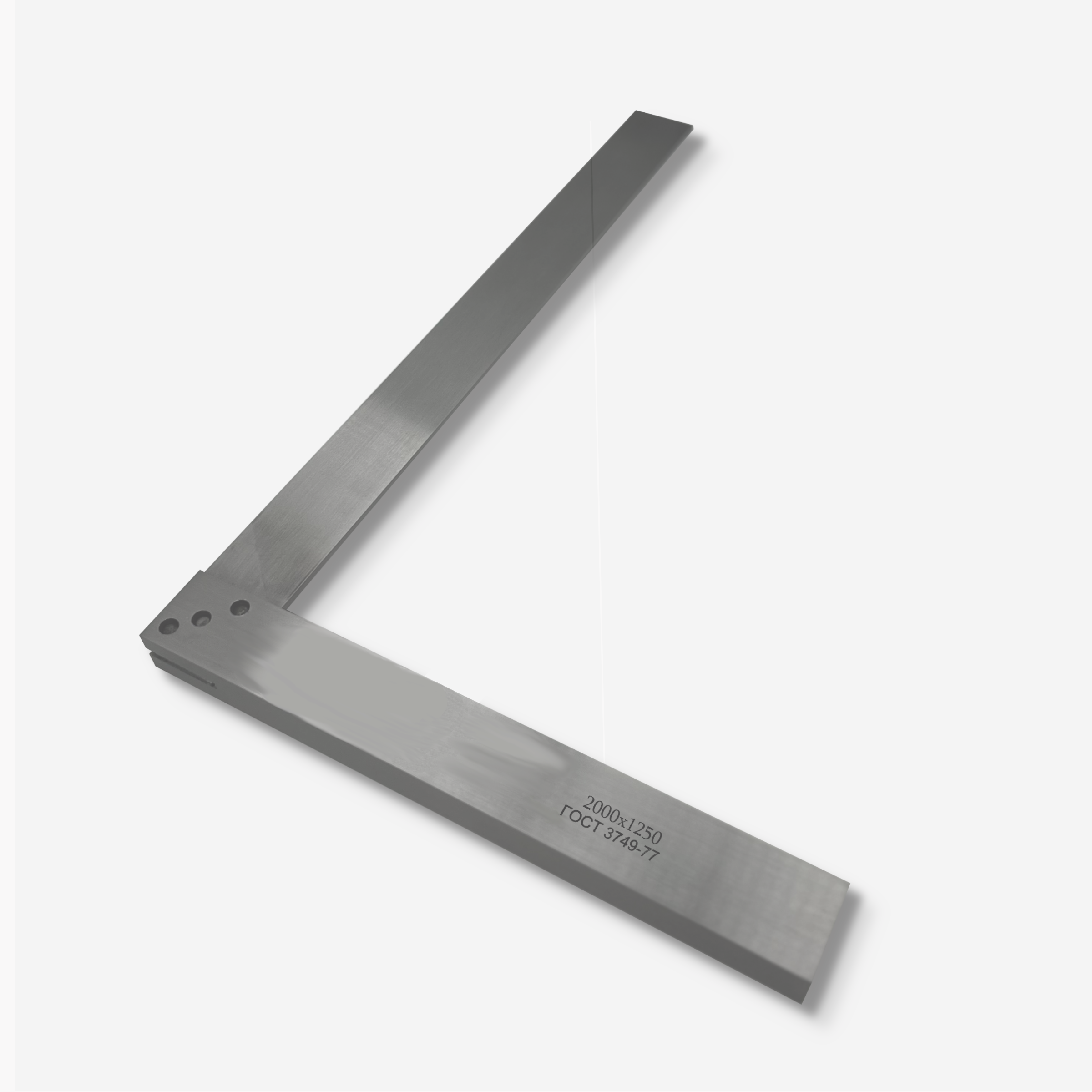

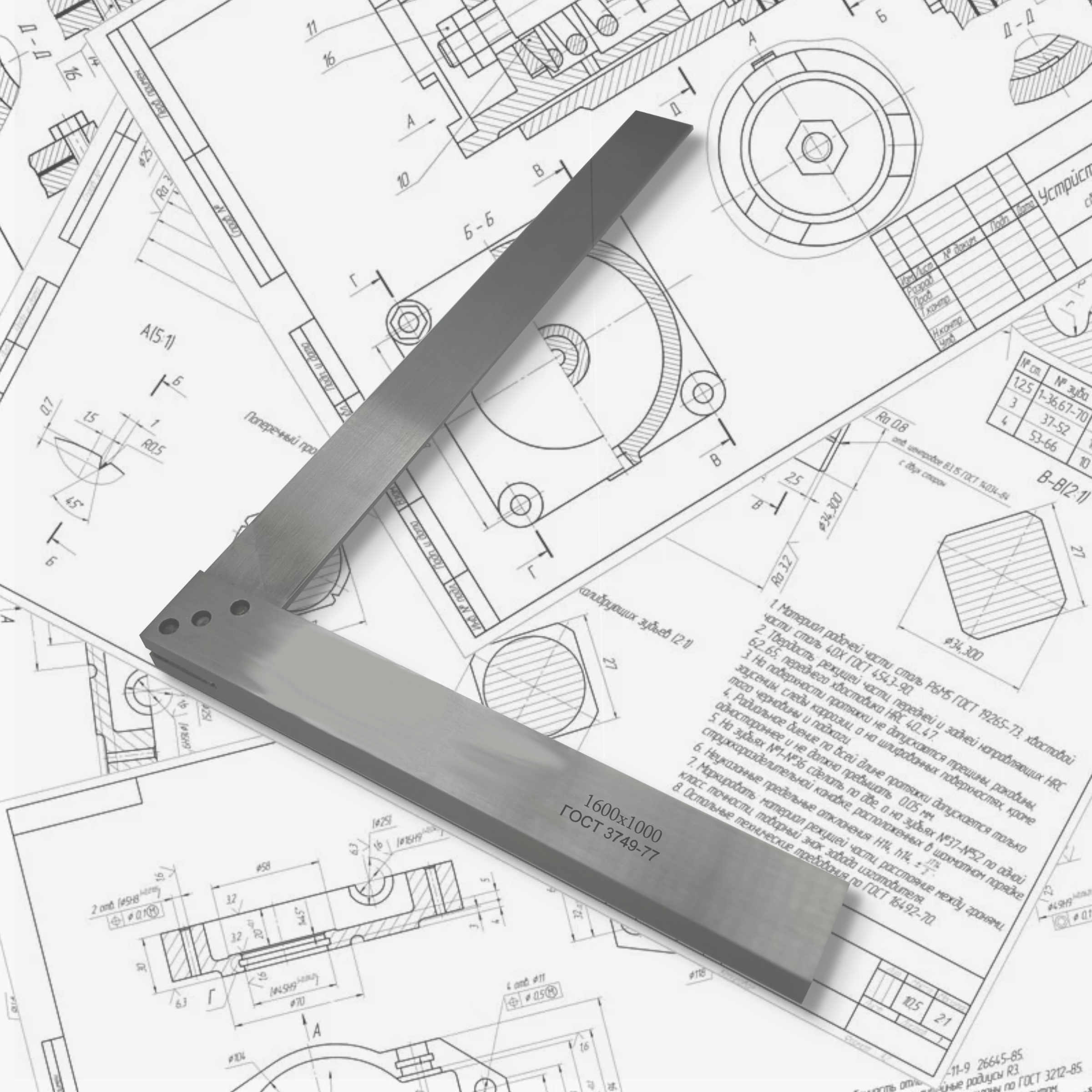

• С широким основанием, которое имеет одинаковое сечение по всей длине линейки;

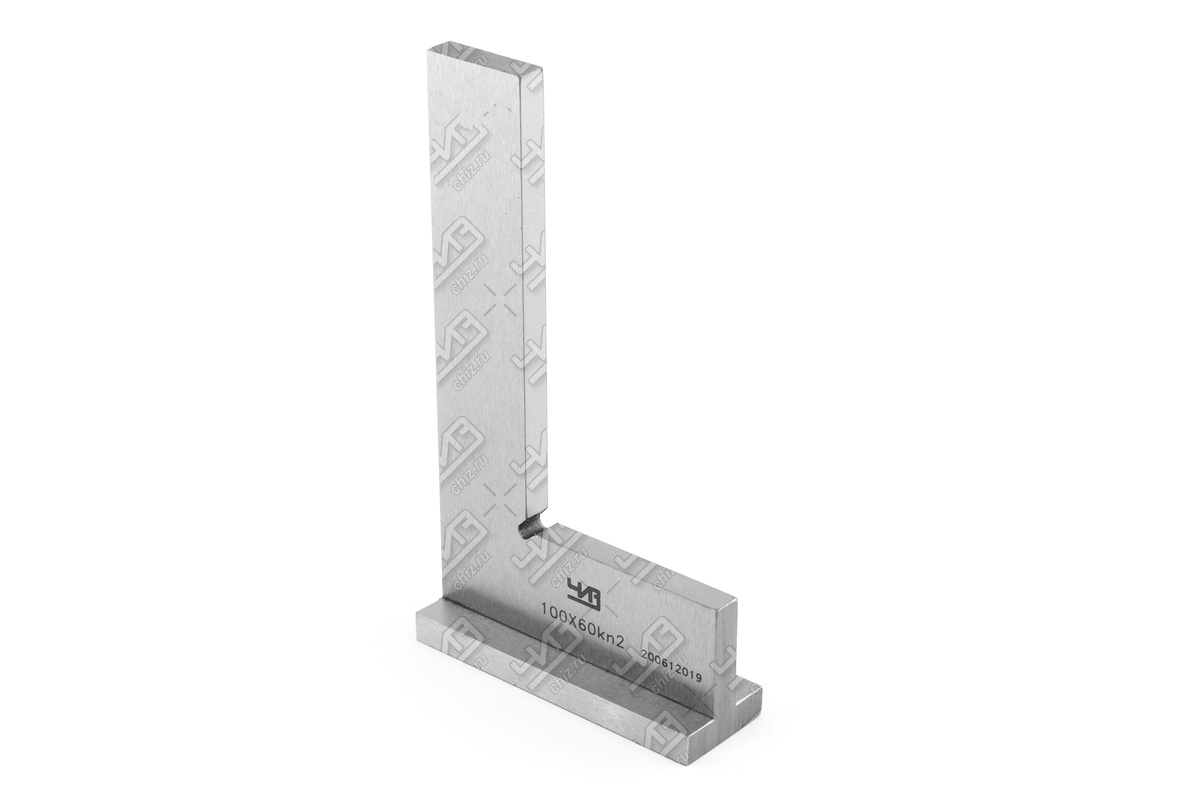

• С основанием, которое в поперечном сечении имеет форму перевернутой буквы Т.

Угольники УШ отличаются друг от друга классом точности. Отклонения от прямого угла в самом маленьком изделии 1 класса точности составляет 5 мкм, в самом большом – 20 мкм. Изделия аналогичного размера 2 класса точности имеют погрешность 13 мкм для маленького и 40 – для большого.

Производители измерительных инструментов выпускают угольники следующих размеров:

• 6 на 4 см;
• 10 на 6 см;
• 10 на 7 см;
• 16 на 10 см;
• 25 на 16 см;
• 40 на 25 см;
• 63 на 40 см.

Для изготовления угольников используется инструментальная сталь, которая практически не подвержена износу в процессе эксплуатации. Согласно действующему стандарту – ГОСТ 3749-77 –твердость поверхностей составляет не менее 55 HRC.

Купить угольники УШ с широким основанием можно на Челябинском инструментальном заводе. Доставка осуществляется по всей России. Более подробную информацию можно получить у менеджеров предприятия по указанному на сайте телефону.
