Лекальный угольник – это проверочный измерительный инструмент, с помощью которого контролируются углы в 90о в готовых изделиях и деталях. Его можно использовать для определения перпендикулярности расположения деталей, а также для разметки материалов перед их обработкой. Применяется в слесарно-сборочных работах, при контроле точности работы дерево- и металлообрабатывающих станков.

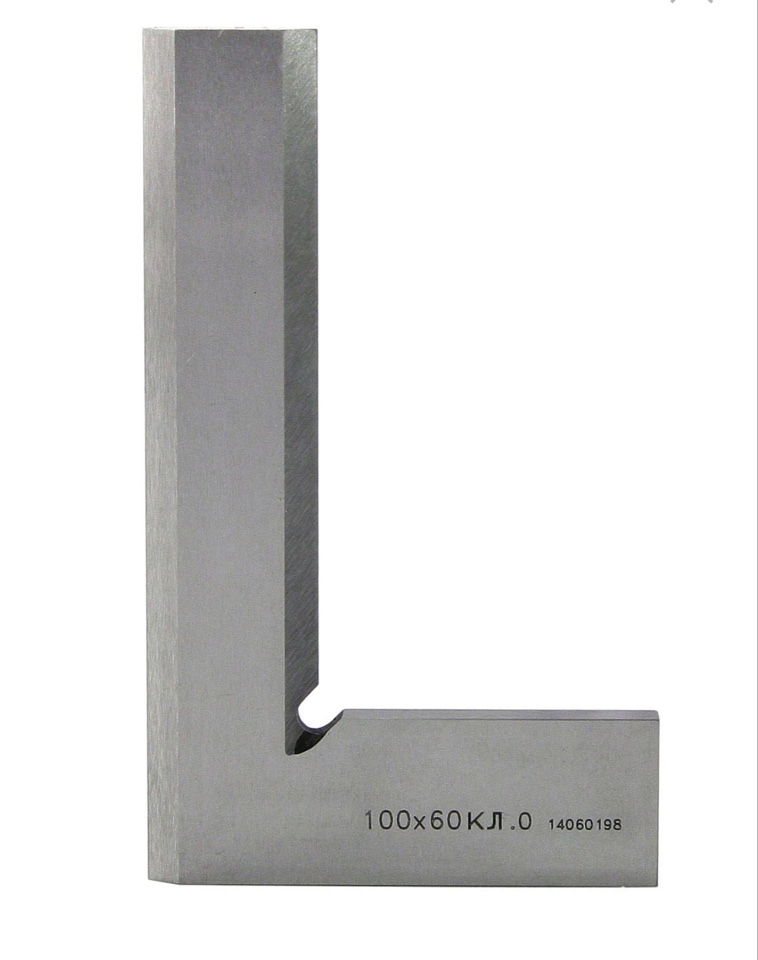

Лекальный угольник состоит из двух линеек средней толщины, которые размещены под прямым углом. Меньшая часть – основание – имеет плоскую форму, большая – острые измерительные поверхности для обеспечения точности прилегания к поверхностям. В месте соединения с внутренней стороны имеется углубление.
Технические характеристики угольников УЛП закреплены в ГОСТ 3749-77.
В продаже представлены следующие виды угольников:
- 60 на 40 мм;
- 100 на 60 мм;
- 100 на 70 мм;
- 150 на 100 мм;
- 160 на 100 мм;
- 250 на 160 мм.
Выпускаются угольники 0, 1 и 2 класса точности. Они отличаются друг от друга качеством обработки поверхностей и максимальными отклонениями от идеального прямого угла. В классе точности 1 отклонение составляет 5 мкм для самого маленького инструмента и 9 мкм для самого большого. В классе точности 0 погрешность будет 2,5 и 4,5 мкм соответственно.
Во избежание износа при контакте с проверяемыми деталями угольники делаются из высококачественной стали и закаляются для придания им нужной прочности.
Приобрести лекальные угольники типа УЛП можно на Челябинском инструментальном заводе. Наше предприятие является производителем угольников и других измерительных инструментов. Вся продукция полностью соответствует ГОСТ по допускам точности. Мы гарантируем низкие цены и осуществляем доставку купленных у нас товаров в любые города России. Возможны дополнительные скидки для крупнооптовых и постоянных покупателей.
