Штангенциркули нониусные

Штангенциркули – группа измерительных средств для высокоточного определения внешних и внутренних размеров деталей, измерения диаметров цилиндров и отверстий, замера параметров уступов, глубин канавок и технологических выемок, разметки заготовок. Наибольшей популярностью среди профессионалов и мастеров-любителей пользуются механические или нониусные модели (ШЦ) Челябинского Инструментального Завода. В отличие от электронных аналогов (ШЦЦ), инструменты этой категории проще в эксплуатации, доступнее по цене и применимы, как на масштабном производстве, так и в небольших ремонтных мастерских, в быту. Особенности конструкции нониусных штангенциркулей позволяют произвести необходимые измерения с точностью до сотых долей миллиметра. Технические условия изготовления, метрологические параметры особенности компоновки ШЦ регламентирует ГОСТ 166-89, сроки и методику первичной и периодических поверок – ГОСТ 8.113-85.

Конструктивные особенности инструмента

Компоновка нониусных штангенциркулей та же, что и у моделей других типов, циферблатных и электронных (ШЦК, ШЦЦ). Материал изготовления прибора – высококачественная инструментальная сталь с матовой хромированной поверхностью. В состав измерительного средства входят следующие детали:

• штанга с нанесенной на внешнюю поверхность метрической шкалой и с одной или двумя губками для внутренних и наружных измерений;
• подвижная рамка с одной или двумя губками и линейкой-глубиномером (или без нее);
• механизм микроперемещения рамки по штанге;
• стопорный винт, фиксирующий подвижную рамку на штанге.

Определяющую роль в функциональности инструмента играет нониус, специальная шкала, нанесенная на подвижную рамку. Именно ее совместное использование с основной шкалой позволяет производить измерения с точностью до сотых долей миллиметра. Государственный стандарт классифицирует нониусные штангенциркули по следующим особенностям:

• двухсторонние, с двумя парами губок и глубиномером (ШЦ, тип I);

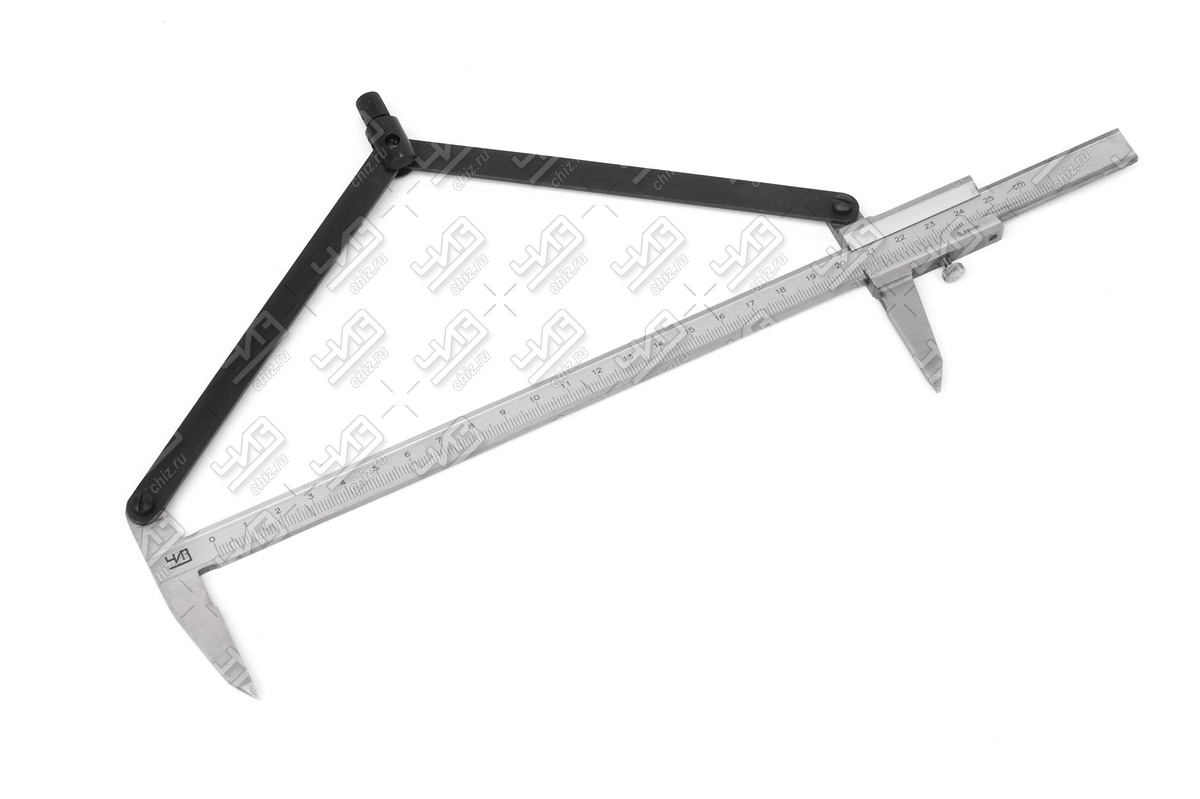

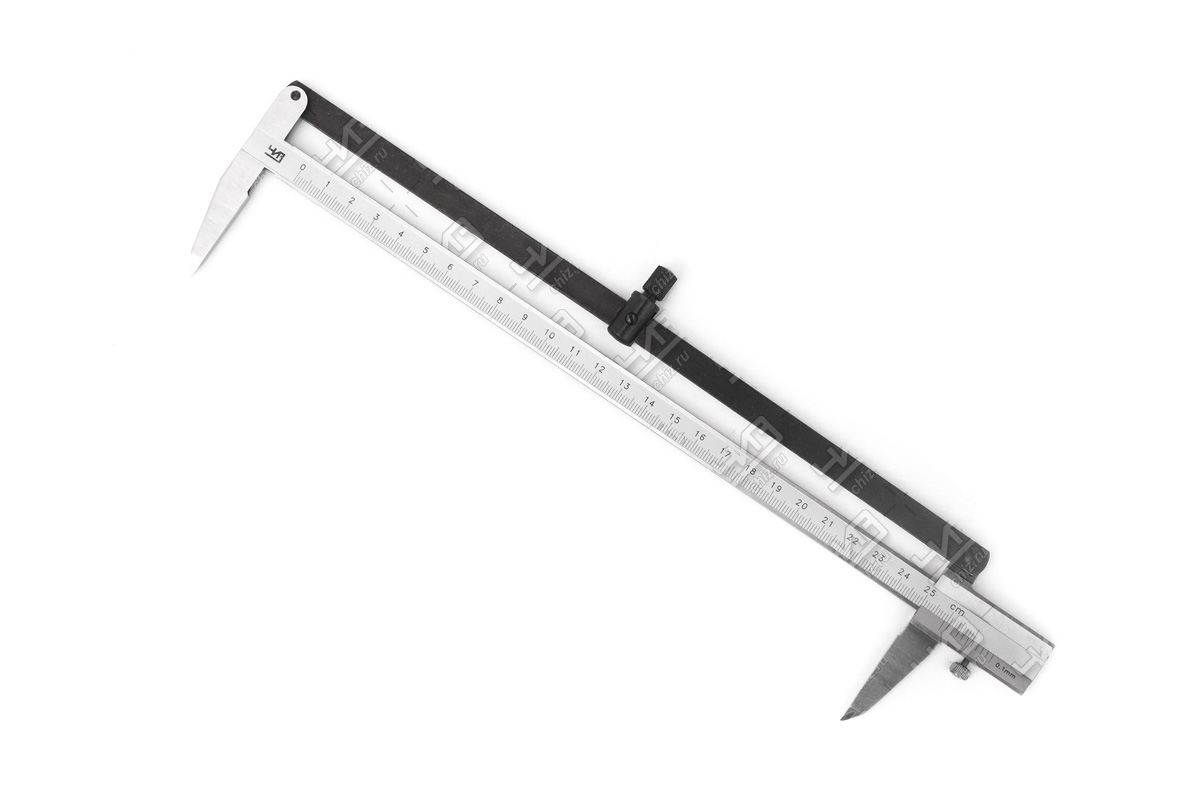

• односторонние, с одной парой губок, имеющих измерительные поверхности из твердых сплавов для разметки поверхностей, и глубиномером (Т-1 или ШЦР);
• двухсторонние и односторонние без глубиномера (ШЦ, типы II и III).

Модельный ряд нониусных штангенциркулей включает в себя инструменты, позволяющие производить измерения в диапазоне от 0 до 2000 мм с точностью 0,05 - 0,1 мм (ГОСТ 166-89). Допускаемая погрешность зависит от измеряемой длины, класса точности измерительного средства, значения отсчета по нониусу. Технические и метрологические характеристики записываются в паспорт инструмента и указываются в маркировке на штанге или футляре.

Как купить нониусный штангенциркуль ЧИЗ

Челябинский Инструментальный Завод выпускает нониусные штангенциркули на протяжении десятков лет, это старейшее отечественное предприятие отрасли. Инструменты торговой марки ЧИЗ традиционно конкурентоспособны и пользуются высоким спросом из-за высокого качества обработки поверхностей и стабильности метрологических характеристик. Купить нониусный штангенциркуль любого типа и размера от производителя можно дистанционно, разместив онлайн-заказ на страницах данного сайта. Информация о наличии, технических характеристиках и цене инструмента размещена в каталоге. При продаже, в состав услуг входит доставка штангенциркулей по адресам, указанным заказчиками. Возможен самовывоз со склада в Челябинске. Для получения консультаций и ответов на возникшие вопросы воспользуйтесь каналами для связи из раздела «Контакты».
