Шаблоны радиусные – это разновидность механического измерительного инструмента, с помощью которого определяется радиус вогнутых и выпуклых поверхностей. Конструктивно представляют собой набор или обойму из нескольких стальных пластин, у которых кончик имеет кривизну определенного радиуса.
Замер с помощью шаблона производится путем последовательного прикладывания пластин к измеряемой детали или поверхности.
В зависимости от диапазона размеров проверяемых деталей можно купить такие наборы шаблонов:

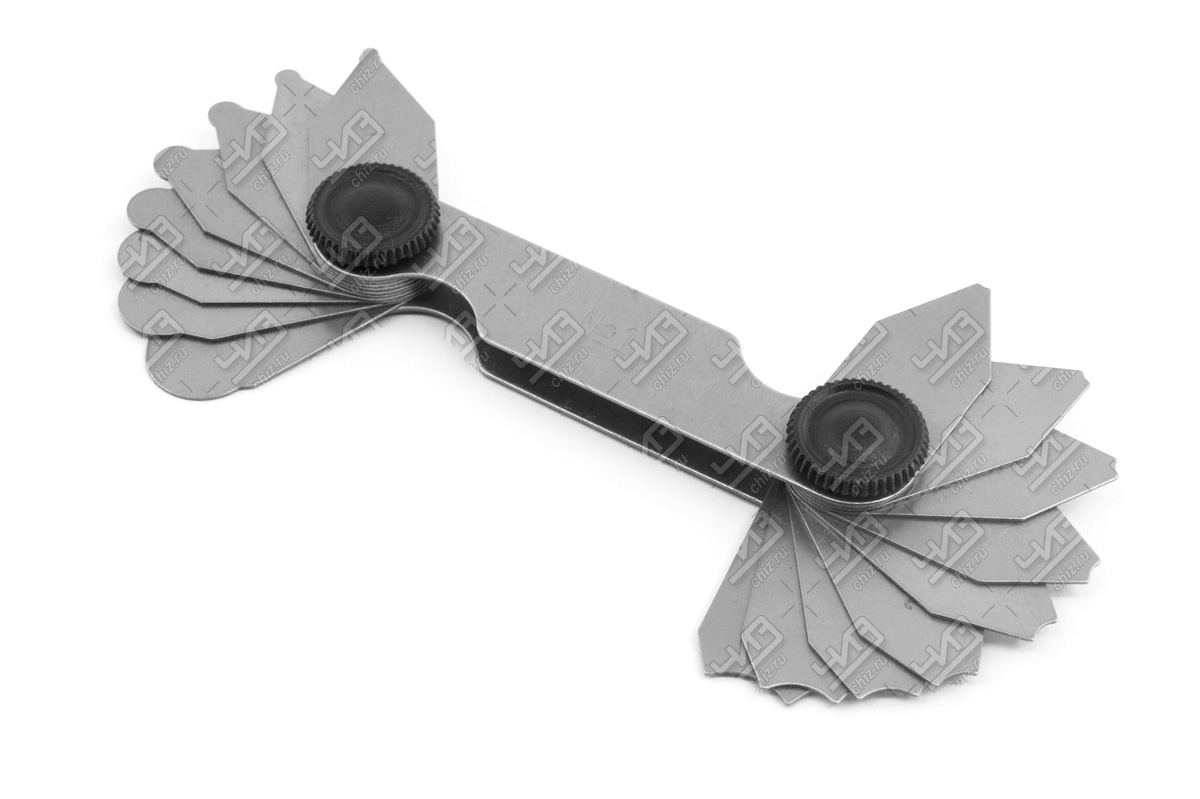

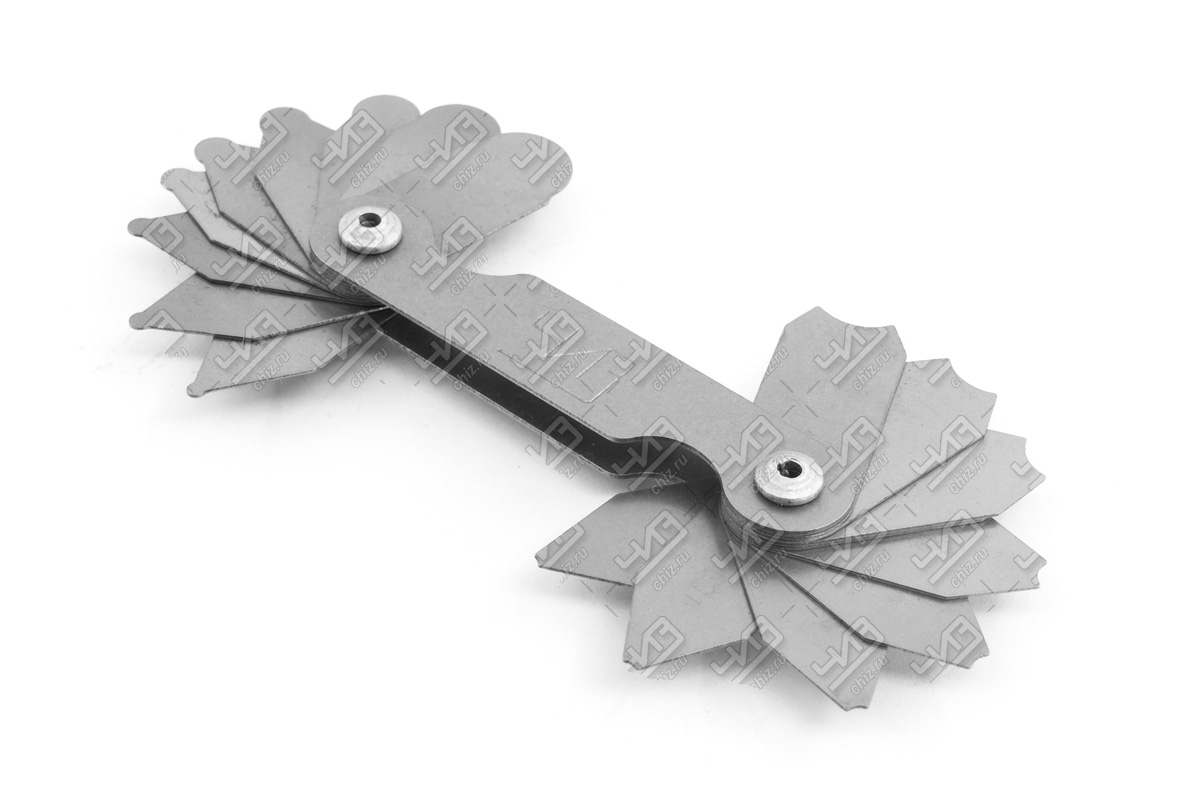

- Для радиусов от 1 до 6 мм. В этом наборе используется по 9 пластин с выгнутыми и вогнутыми концами. Номинальный рабочий радиус составляет 1, 1,2, 1,6, 2, 2,5 мм, а также 3, 4, 5 и 6 мм.

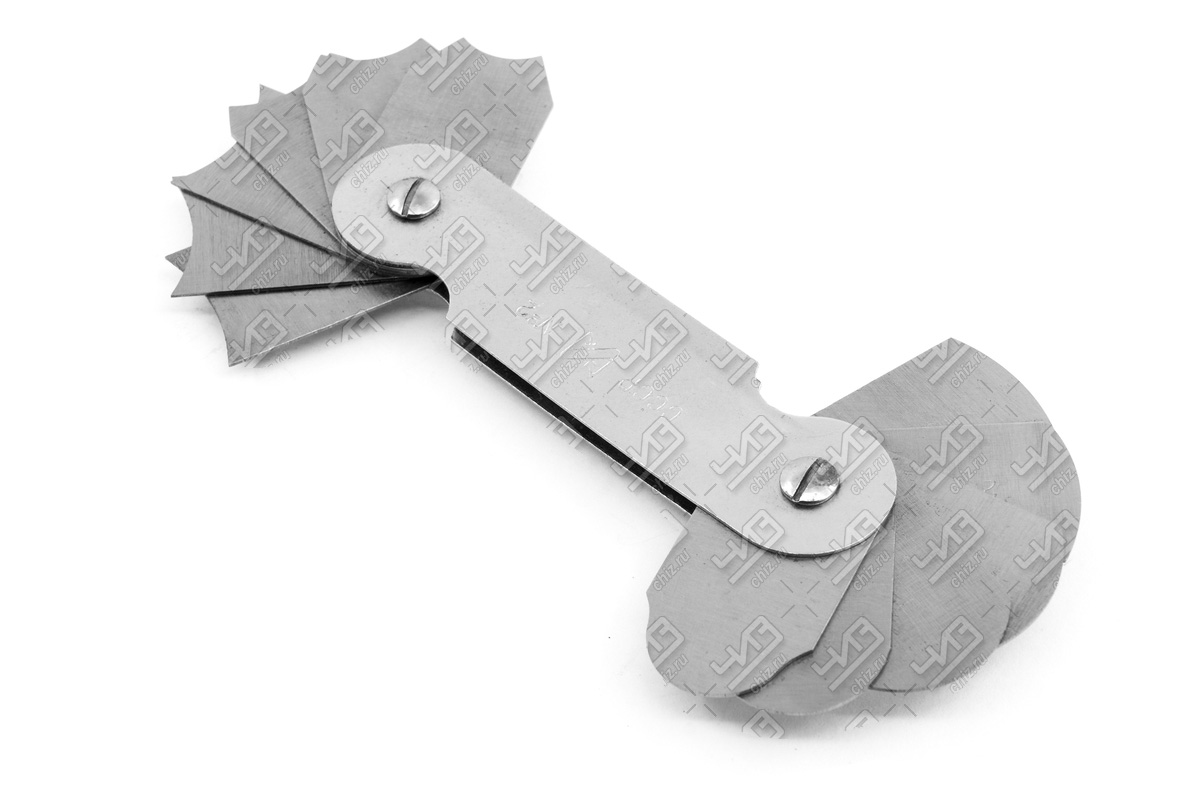

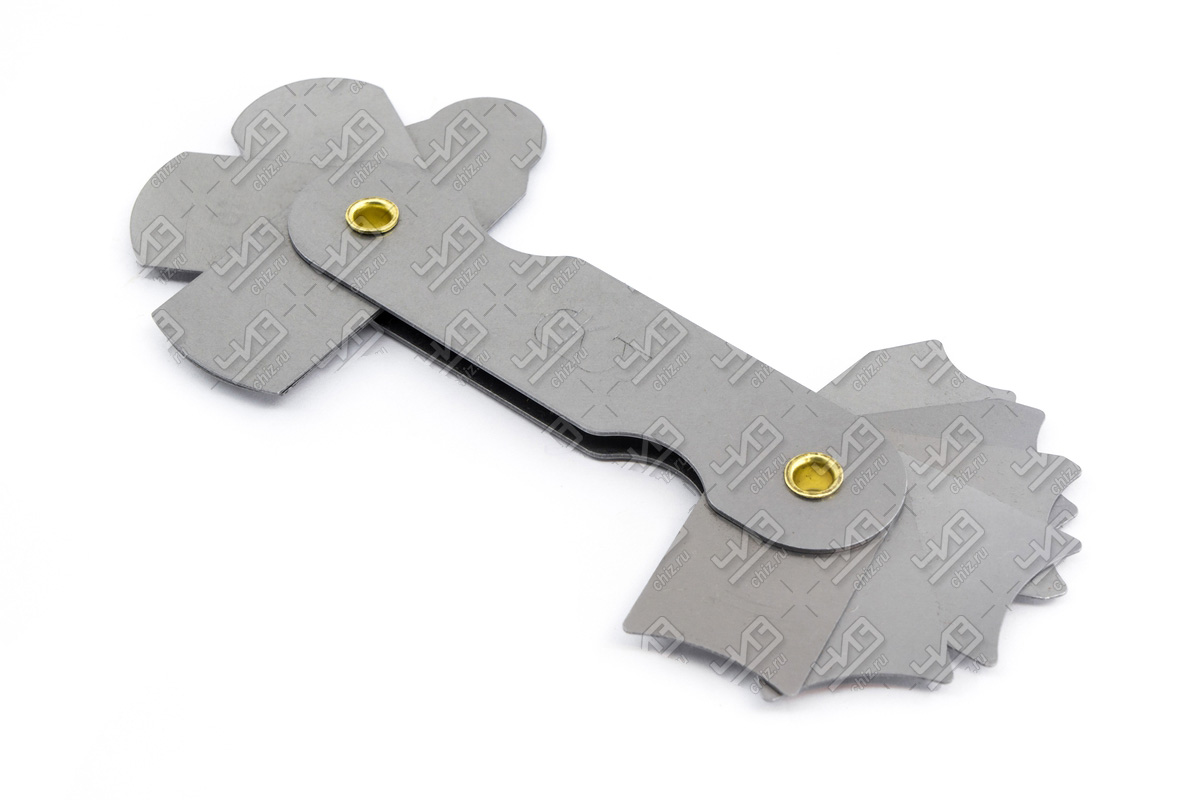

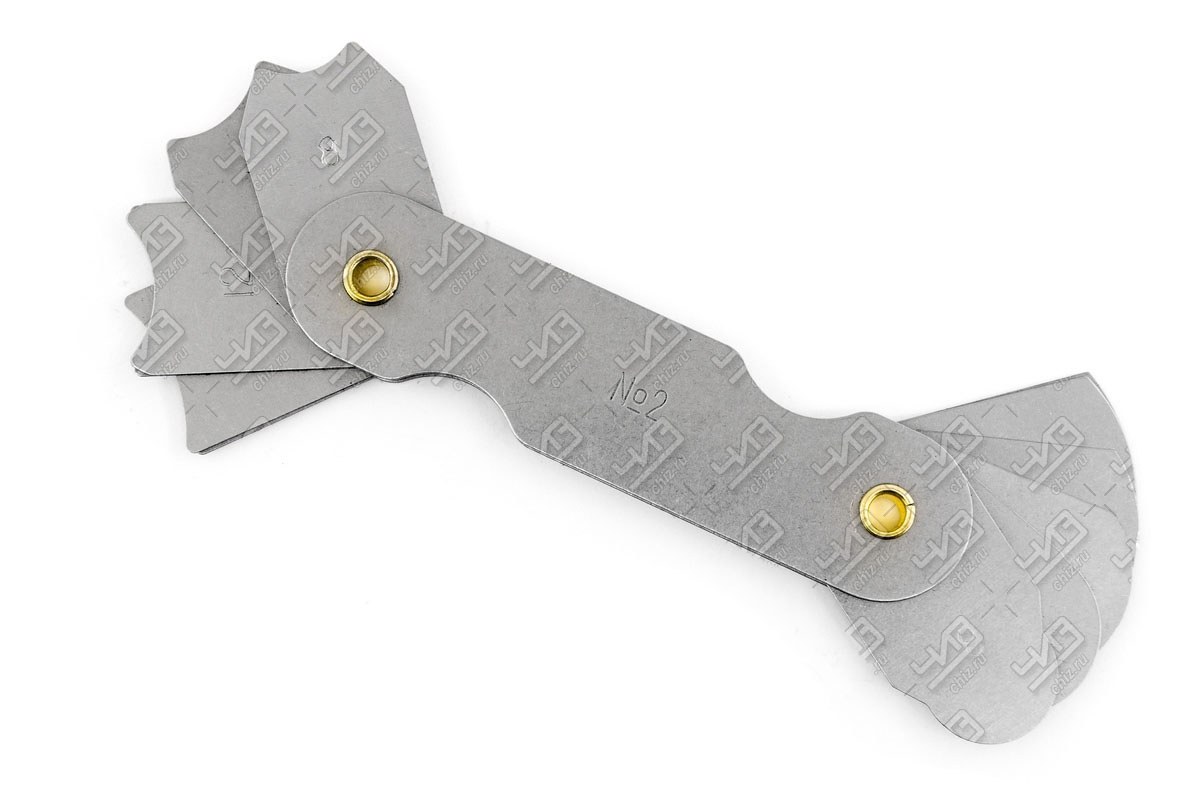

- Для радиусов от 8 до 25 мм. Количество пластин в этом наборе составляет 12 (по 6 с вогнутыми и выгнутыми кончиками). Номинальные радиусы составляют 8, 10, 12, 16, 20 и 25 мм.

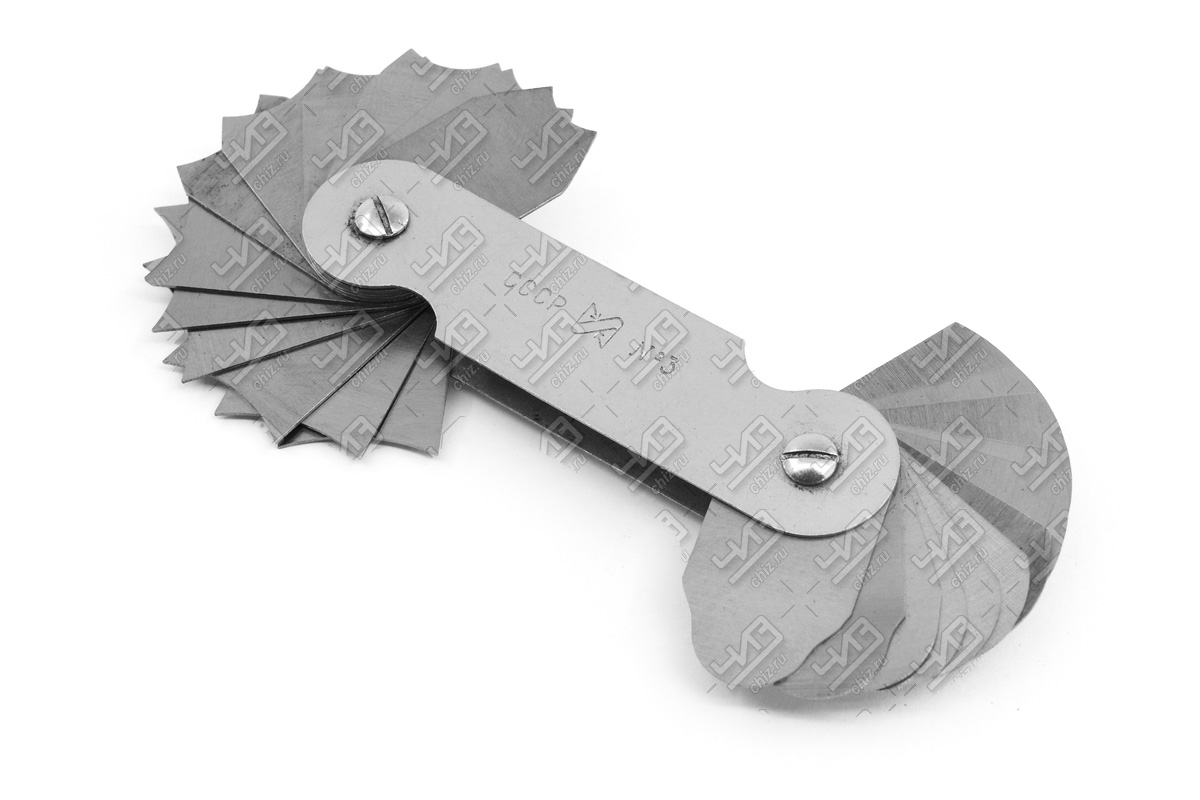

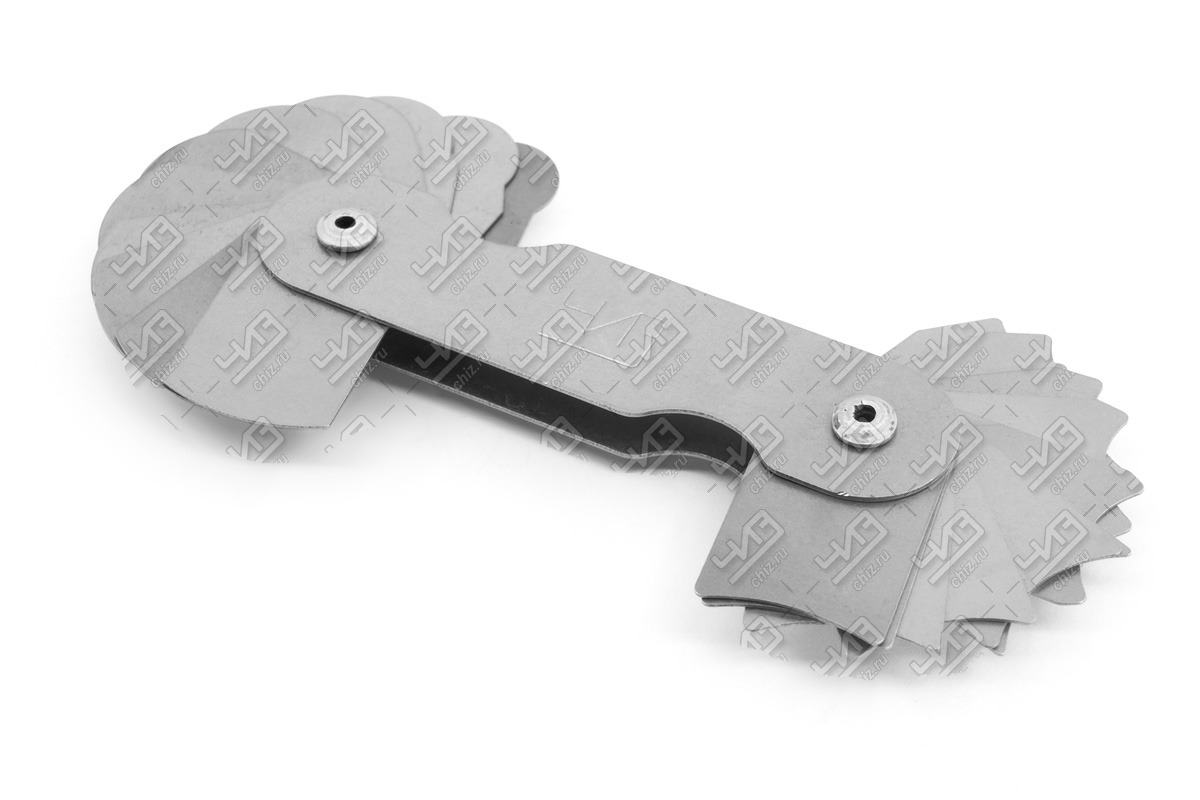

- Для радиусов от 7 до 25 мм. В этом инструменте включено по 12 разных пластин. Радиусы составляют от 7 до 12 с шагом в 1 мм, от 14 до 22 с шагом 2 мм и 25 мм.
Технические характеристики этих измерительных инструментов и требования к их качеству и точности закреплены в ГОСТ 4126-66. Все производимые шаблоны проходят проверку в соответствии с обязательными инструкциями и методиками для контроля их точности.
Вам нужны наборы радиусных шаблонов от производителя? Челябинский инструментальный завод изготавливает качественные и недорогие изделия, которые полностью соответствуют требованиям действующего ГОСТ. Заказ шаблонов в ЧИЗ гарантирует их качество и отсутствие наценок посредников в цене. Осуществляется доставка мелких и крупных партий инструмента в любой город России в кратчайшие сроки.
